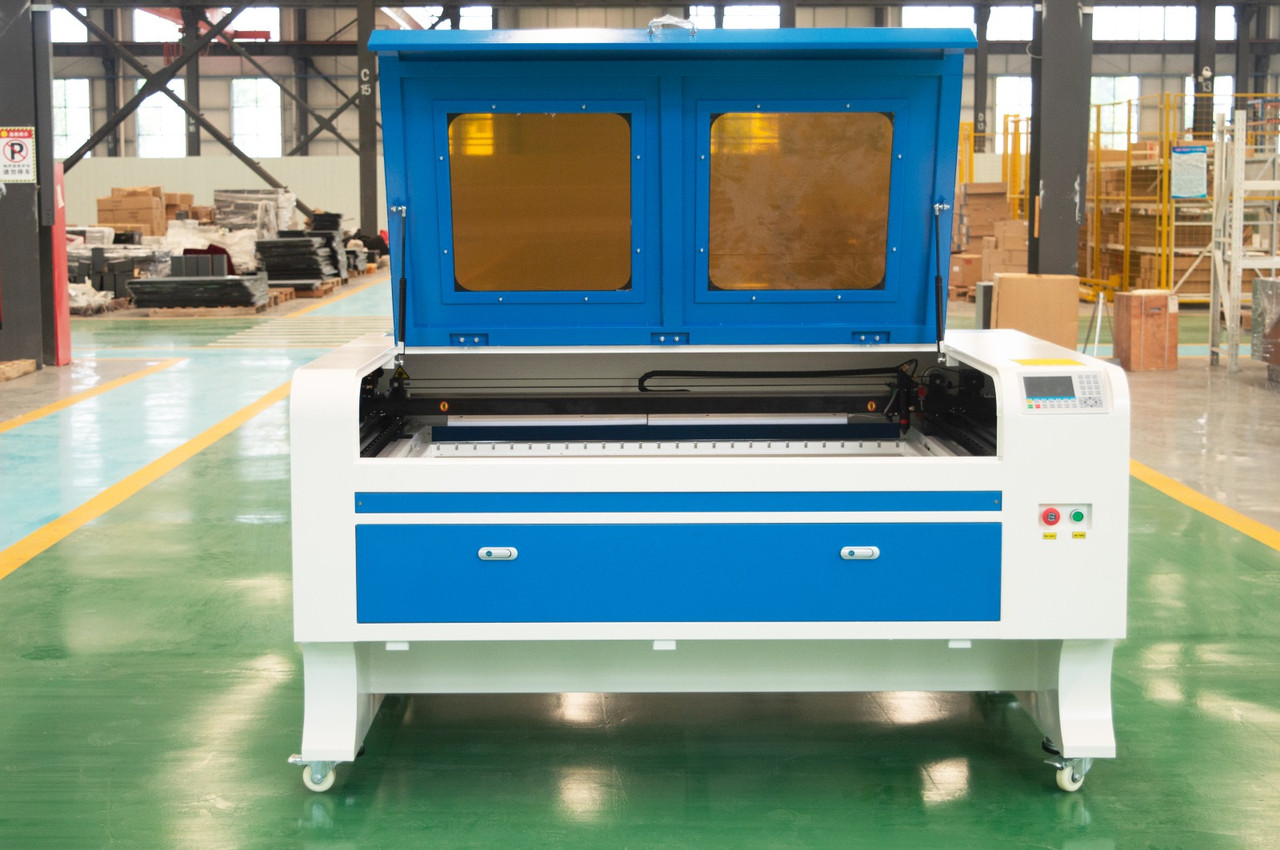

Лазерный станок VOIERN 1310 Ruida 100W + CCD камера
влево
  • Лазерный станок VOIERN 1310 Ruida 100W + CCD камера, фото 2
  • Лазерный станок VOIERN 1310 Ruida 100W + CCD камера, фото 3
  • Лазерный станок VOIERN 1310 Ruida 100W + CCD камера, фото 4
  • Лазерный станок VOIERN 1310 Ruida 100W + CCD камера, фото 5
  • Лазерный станок VOIERN 1310 Ruida 100W + CCD камера, фото 6
  • Лазерный станок VOIERN 1310 Ruida 100W + CCD камера, фото 7
  • Лазерный станок VOIERN 1310 Ruida 100W + CCD камера, фото 8
  • Лазерный станок VOIERN 1310 Ruida 100W + CCD камера, фото 9
  • Лазерный станок VOIERN 1310 Ruida 100W + CCD камера, фото 10
вправо

Лазерный станок VOIERN 1310 Ruida 100W + CCD камера

  • В наличии
  • Код: 105

2 110 000

+7 (777) 804-77-94
Максат / Шымкент
  • +7 (778) 964-17-36
    Антон / Алматы
  • +7 (708) 600-35-93
    Александр / Астана
  • +996 (707) 91-13-12
    Богдан / Кыргызстан
возврат товара в течение 14 дней по договоренности
Описание
Характеристики

Покупки в кредит и рассрочку 0%



Лазерный станок VOIERN 1310 RD 100W + CCD камера - это профессиональное высокоточное оборудование, предназначенное для лазерной резки (вырезание изображения, нанесенного на материал) лазерным лучом, генерируемым лазерной трубкой мощностью 100W (в базовой комплектации).

 Принцип работы камеры на лазерном станке данной модели заключается в следующем:

На рабочем столе лазерного станка размещается материал с нанесенным на него (вышитым, нарисованным, награвированным и т.д.) изображением (множеством идентичных либо различных рисунков). Задача производства состоит в том, чтобы максимально быстро и качественно вырезать по заданным параметрам необходимые изображения (например, непосредственно по контуру рисунка, либо, на каком-либо расстоянии от рисунка, создавая рамку, и т.д.).

Встроенная цифровая камера, расположенная рядом с лазерной головкой, сканирует изображенные на материале объекты и передает их на экран монитора компьютера. Оператор выбирает необходимый ему объект и устанавливает (корректирует) параметры резки. Далее, при запуске процесса, лазерный луч вырезает все объекты, соответствующие заданным ранее контурам изображения, используя при этом параметры резки, установленные оператором лазерного станка. Те объекты на материале, которые не соответствуют заданным контурам изображения, останутся нетронутыми.

Функция оптического распознавания объектов незаменима для производителей, которым для обеспечения технологического процесса необходимо вырезать большое количество элементов (например, шильды, аппликации, ярлычки, этикетки, нашивки и пр.).

Помимо вышеуказанной функции, лазерные станки данной модели выполняют все функции, характерные для обычного лазерного станка (лазерная, резка, лазерная гравировка, лазерный раскрой).

Область применения

Лазерно-гравировальные станки CCD VOIERN 1310 (с камерой) RD 100W  популярны в текстильной, швейной, обувной промышленности для вырезания деталей, которые в дальнейшем используются в качестве элементов для завершения изготовления готовой продукции (этикетки для одежды, шильды для джинсов, нашивки и шевроны, аппликации, вышивки, стельки и т.д.). Также, лазерные станки данной модели широко применяются в рекламном и сувенирном производствах для изготовления отдельных элементов и оформления готовой продукции.

1. Лазерная резка с оптическим распознаванием объекта, который попадает в диапазон рабочего поля камеры:

Указанная функция используется для вырезания небольших повторяющихся объектов (нашивки, шевроны, аппликации, вышивки и прочие мелкие изображения). Заготовка с изображением, в том числе, нужного объекта, размещается на рабочем столе лазерного станка. Камера фиксирует нужный объект и отображает его на экране компьютера. Оператор в программе создает для указанного объекта вектор, вручную задавая края вектора. Далее, оператор задает параметры резки  и сохраняет данный векторный файл. Следующим шагом оператор определяет количество вырезаемых объектов по горизонтали и по вертикали, а также, указывает размер объекта. После запуска станка в режиме резки, необходимые оператору объекты обнаруживаются программой самостоятельно по ранее заданным параметрам, после чего вырезаются по тем размерам, которые были заданы в программе.

2. Лазерная резка с оптическим распознаванием объекта, который не попадает в диапазон рабочего поля камеры:

Указанная функция используется для вырезания крупных объектов, которые могут попасть в поле сканирования камеры только частями. Для вырезания таких объектов необходимо заблаговременно разместить (нашить) на материале изображение двух меток, между которыми размещен нужный объект. Метки могут быть любой формы и размера (точки, крестики, кружки). Далее, оператор задает в векторном файле все параметры объекта, который необходимо вырезать (длина, ширина, количество, контур и т.д.), а также, сканирует в векторный файл обе метки. По этим меткам задается позиционирование в программе. Далее, при резке файла станок находит заданные метки на материале, и, определив по ним вектор резки (с учетом ранее заданных параметров), вырезает нужные объекты.

3. Лазерная резка без участия камеры:

Указанная функция используется в том случае, когда отсутствует необходимость в оптическом распознавании объектов, изображенных на обрабатываемом материале. Например, для резки, гравировки или раскроя материала.Для этого, векторный файл с необходимыми параметрами загружается в станок (с компьютера либо с флешки). Затем задаются параметры мощности лазерного луча и скорости движения лазерной головы. После нажатия на старт станок производит резку по заданному вектору.



Технические характеристики
Тип VOIERN 1310 RD 100W
Материнская плата / Контроллер RuiDA
ССD камера SV300
Размер станка 1850*1310*1125 мм
Цвет станка Серо-Желтый или Бело-Синий
Рабочая зона 1300*1000 мм
Толщина гравировки 2 мм (зависит от материала)
Толщина резки 2 см (зависит от материала)
Скорость гравировки 1-1000мм/с
Скорость резки 1-500мм/с
Мощность лазера 100 Вт
Тип лазерной трубки загерметизированная трубка лазера СО2
Режим охлаждения система защиты водяного охлаждения
Защита от воды да
Способ позиционирования позиционирование красного света
Точность определения местоположения <=0,01 мм
Рабочая платформа Сотовая / Лопастная платформа
Диапазон подъема Электронный подъем  0-350 мм
Электропитание AC220V/110V 50HZ
Вес нетто 380 кг
Упаковка Фанерная коробка и пенопласт
Системная среда Windows XP/7/8/10
Программное обеспечение управления RDWorks



Комплектация:

  • USB кабель
  • Шнур питания 220V
  • Воздушный компрессор
  • Водяной насос (помпа)
  • Программное обеспечение
  • Система вытяжки
  • Ключи от корпуса
  • Сотовый стол
  • Комплект опорные ножки и колеса
  • Паспорт и пластиковый кейс
  • Эскизы для работы (более 5000)



Обрабатываемые материалы

Фанера и МДФ
Резка и гравировка

Фетр
Резка и гравировка

Ткань
Резка

Акрил и оргстекло
Резка и гравировка
Двухслойный пластик
Резка и гравировка

Дерево
Гравировка

Кожа и кожзам
Резка и гравировка

ПЭТ
Резка
Пенопласт и пеноплэкс
Резка

Бумага и картон
Резка

Резина
Резка и гравировка


Основные атрибуты
Страна производительКитай
Гарантийный срок12 мес
Информация для заказа
  • Цена: 2 110 000
  • Способ упаковки: Фанерная коробка и пенопласт для безопасной транспортировки
