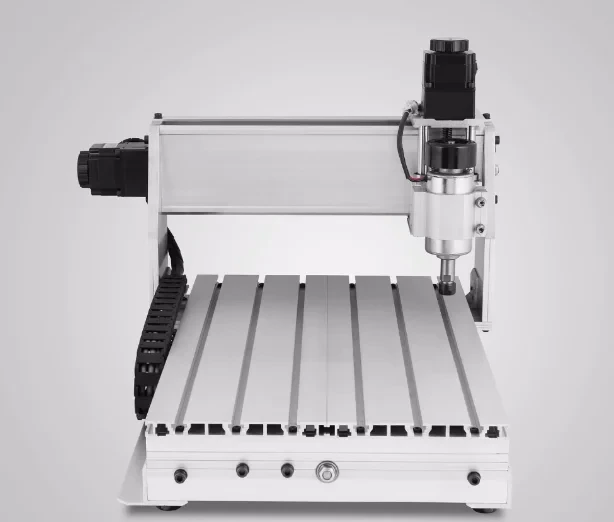

Настольный фрезерный станок с ЧПУ 3040 для дерева и пластика
Фрезерно-гравировальный станок 3040 Z Version со шпинделем 300 Вт предназначен для изготовления небольших деталей, сувениров, табличек и декоративных изделий. Подходит для обработки дерева, МДФ, акрила и пластика в мастерской, учебном центре или на участке прототипирования.
Рабочее перемещение по осям X и Y составляет 275 × 385 мм, ход оси Z — 60 мм. Стол размером 320 × 430 мм используется для размещения и закрепления заготовок. При подготовке задания необходимо учитывать расположение прижимов и свободное пространство для движения инструмента.
Что можно изготовить на станке
Настольный ЧПУ позволяет выполнять контурную фрезеровку, выборку пазов и углублений, гравировку надписей и обработку небольших 3D-рельефов.
Станок можно использовать для следующих задач:
-
Изготовление табличек и декоративных надписей.
-
Производство сувениров и элементов оформления.
-
Фрезеровка шаблонов и деталей для моделирования.
-
Создание прототипов и пробных образцов.
-
Гравировка по дереву, МДФ, акрилу и пластику.
-
Изготовление рельефных накладок и небольших панно.
Для каждой операции подбирают подходящую фрезу и подготавливают управляющую программу с учётом свойств материала.
Конструкция и механика
Рама станка выполнена из алюминиевых сплавов 6061 и 6063. По осям X, Y и Z используются трапецеидальные винты 1204. Перемещение обеспечивают двухфазные шаговые двигатели типоразмера 57.
Хромированные направляющие валы имеют диаметр 16 мм по осям X и Y и 12 мм по оси Z. Защитные кожухи уменьшают попадание стружки на элементы механики. Предусмотрена кнопка аварийной остановки.
Шпиндель и управление
Шпиндель постоянного тока мощностью 300 Вт имеет регулировку частоты вращения от 500 до 8000 об/мин. Для крепления инструмента используется цанговая система ER11. В указанной комплектации предусмотрен хвостовик диаметром 3,175 мм.
Станок работает под управлением Mach3. Перед запуском оператор закрепляет заготовку, устанавливает фрезу, задаёт рабочий ноль и проверяет управляющую программу. Для повторного изготовления изделия можно использовать сохранённую программу при сохранении соответствующих условий установки и обработки.
Технические характеристики
| Параметр |
Значение |
| Модель |
3040 Z Version |
| Количество управляемых осей |
3 — X, Y, Z |
| Рабочее перемещение X × Y × Z |
275 × 385 × 60 мм |
| Размер рабочего стола |
320 × 430 мм |
| Максимальная высота заготовки |
70 мм |
| Материал рамы |
Алюминиевые сплавы 6061 и 6063 |
| Передача по осям X, Y, Z |
Трапецеидальные винты 1204 |
| Направляющие X и Y |
Хромированные валы диаметром 16 мм |
| Направляющие Z |
Хромированные валы диаметром 12 мм |
| Шаговые двигатели |
Двухфазные, типоразмер 57, ток 1,8 А |
| Мощность шпинделя |
300 Вт |
| Тип двигателя шпинделя |
Постоянного тока |
| Частота вращения шпинделя |
500–8000 об/мин |
| Тип цанги |
ER11 |
| Хвостовик инструмента в указанной комплектации |
3,175 мм |
| Повторяемость позиционирования |
0,05 мм |
| Радиальное биение шпинделя |
0,03 мм |
| Максимальная скорость перемещения |
4000 мм/мин |
| Указанный диапазон рабочей подачи |
300–2500 мм/мин, в зависимости от материала |
| Программа управления |
Mach3 |
| Управляющие программы |
G-code |
| Масса по данным карточки |
26 кг |
| Аварийная остановка |
Предусмотрена |
Особенности обработки материалов
Глубина прохода, рабочая подача и обороты шпинделя зависят от материала, диаметра фрезы, её вылета и способа закрепления заготовки. Перед изготовлением партии рекомендуется выполнить пробную обработку.
Ход оси Z не равен глубине резания за один проход. Максимальная высота заготовки также не определяет доступную глубину фрезеровки: необходимо учитывать длину инструмента, прижимы и свободное пространство под шпинделем.
Фактическая точность готового изделия зависит от настройки и состояния станка, инструмента и выбранного режима обработки.
