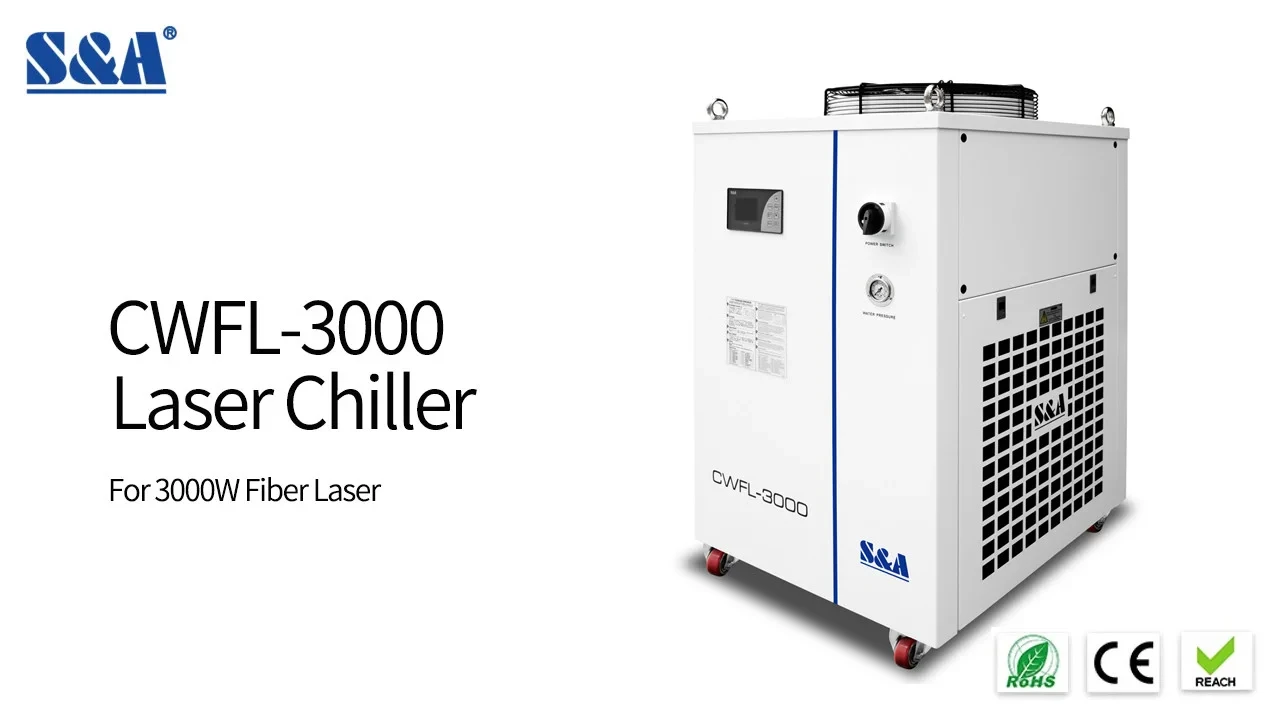

Чиллер S&A CWFL-3000 для волоконного лазерного оборудования
S&A CWFL-3000ANP — промышленный компрессорный чиллер для волоконного лазера мощностью 3000 Вт. Система обеспечивает циркуляцию охлаждающей жидкости и раздельный контроль температуры лазерного источника и оптики.
Для какого оборудования используют CWFL-3000
Чиллер предназначен для волоконных лазерных систем мощностью 3 кВт. Его подбирают для станков лазерной обработки металла, которым требуется охлаждение источника и рабочей головки.
При подборе для лазерного сварочного аппарата необходимо проверить требования конкретного источника и головки к температуре, расходу и давлению воды.
Если устройство приобретается на замену штатному чиллеру, сравнивают полные обозначения моделей, подключения и рабочие параметры обоих контуров.
Два контура с контролем температуры
Раздельное регулирование позволяет учитывать требования источника и оптики к охлаждению. Управление выполняется через цифровую панель. Предусмотрена связь с совместимой системой управления по Modbus через RS-485.
Настройки выбирают по документации лазерного оборудования. Температуру жидкости необходимо согласовать с условиями в помещении, чтобы избежать образования конденсата.
Технические характеристики CWFL-3000ANP
| Параметр |
Значение |
| Производитель |
S&A / TEYU |
| Исполнение |
CWFL-3000ANP |
| Мощность обслуживаемого волоконного лазера |
3000 Вт |
| Тип охлаждения |
Компрессорное |
| Количество контуров |
2 |
| Стабильность температуры |
±0,5 °C |
| Диапазон регулирования |
+5…+35 °C |
| Электропитание |
Однофазное, 220–240 В, 50 Гц |
| Рабочий ток |
6,2–28,9 А |
| Максимальная потребляемая мощность |
6,11 кВт |
| Мощность нагревателей по спецификации |
1 + 1,4 кВт |
| Мощность насоса |
1,1 кВт |
| Максимальное давление насоса |
6,15 бар |
| Номинальный расход по контурам |
2 л/мин + более 30 л/мин |
| Объём резервуара |
22 л |
| Присоединения контуров |
Rp 1/2″ + Rp 1″ |
| Габариты, Д × Ш × В |
750 × 560 × 1020 мм |
| Размеры упаковки |
780 × 650 × 1170 мм |
| Масса нетто / брутто |
97 / 112 кг |
Характеристики приведены по заводской спецификации CWFL-3000ANP. Параметры и комплектацию конкретного изделия уточняйте по его паспорту.
Контроль работы и обслуживание
Чиллер оснащён аварийной сигнализацией и индикатором уровня воды. Заливное отверстие расположено сзади.
При установке обеспечьте доступ для обслуживания и свободную вентиляцию. Перед запуском проверьте заполнение системы, герметичность соединений и правильность подключения контуров. Требования к жидкости и периодичность обслуживания определяются инструкцией.
Подбор системы охлаждения
Для консультации сообщите модель лазерного источника, обозначение головки и требования к охлаждению. Дополнительно учитывают длину шлангов, сопротивление магистралей и условия эксплуатации.
Максимальное давление насоса не является рекомендуемым рабочим давлением для любого оборудования. Допустимые значения определяются документацией подключённых узлов.
Мощность лазера 3000 Вт, холодопроизводительность чиллера и его электрическое потребление — разные параметры, которые нельзя подменять друг другом.
Покупка и обслуживание в ALSHOP
В ALSHOP можно подобрать S&A CWFL-3000 под ваше лазерное оборудование. Уточните исполнение, комплектацию, условия доставки по Казахстану, гарантию и сервисное обслуживание при оформлении заказа.
