Фрезерный станок с ЧПУ 9060 для дерева, МДФ и пластика

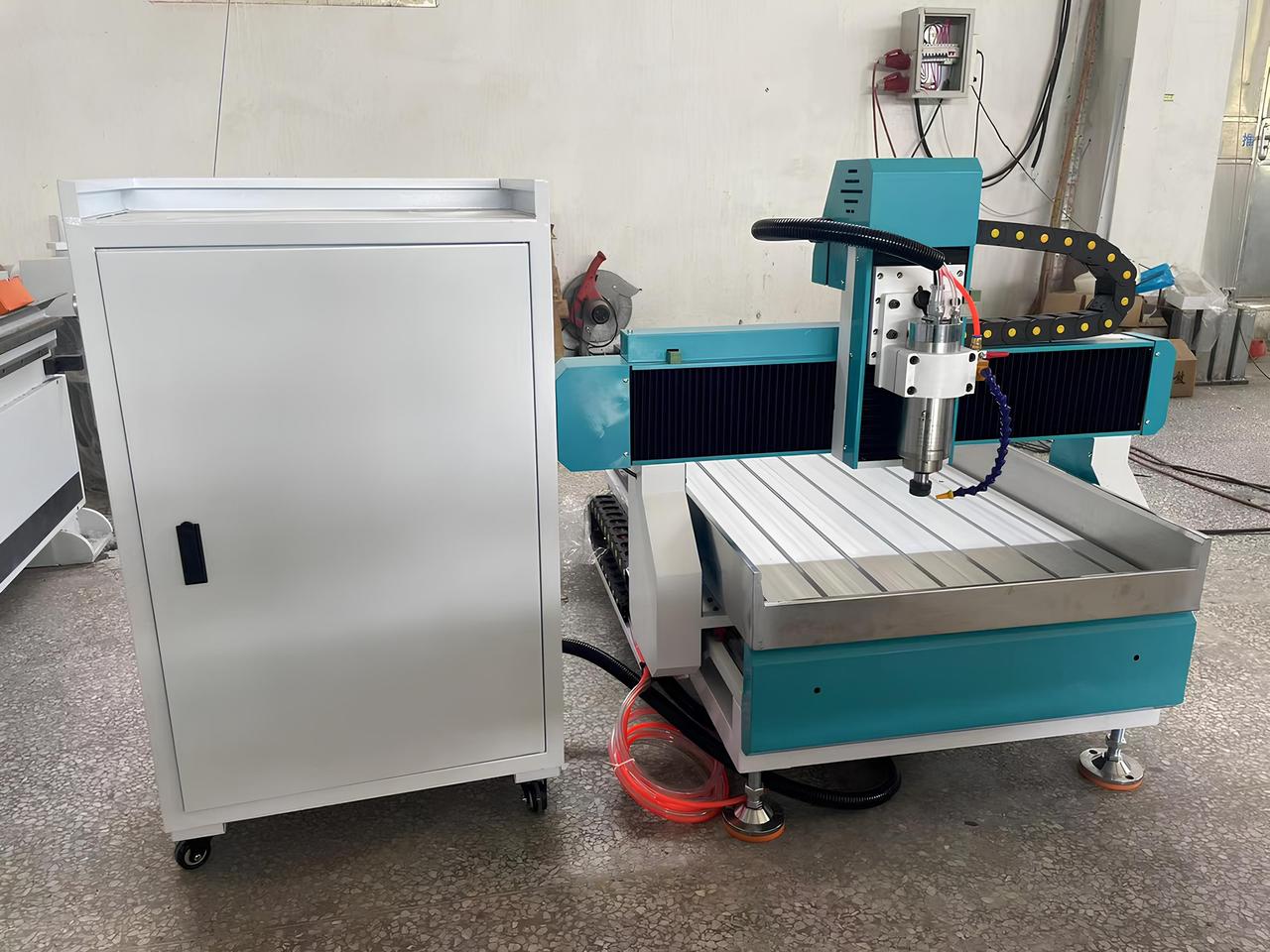

Фрезерно-гравировальный станок WM‑9060 со шпинделем 2,2 кВт предназначен для изготовления декоративных элементов, рекламных изделий, моделей и технологической оснастки. Рабочая область 900 × 600 мм подходит для обработки отдельных заготовок и размещения нескольких небольших деталей в одном задании.
Модель оснащена литой станиной, столом с Т-пазами, профильными направляющими и автономным DSP-пультом. Ход оси Z составляет 150 мм.
Применение станка
Станок с ЧПУ для дерева и пластика можно использовать в столярной и рекламной мастерской, на участке моделирования и при изготовлении мелких серий изделий.
Основные задачи:
-
Контурная фрезеровка дерева, фанеры, МДФ и пластика.
-
Создание объёмных рельефов и декоративной резьбы.
-
Изготовление табличек, букв и элементов вывесок.
-
Производство шаблонов, лекал и моделей.
-
Выборка пазов, карманов и углублений.
-
Изготовление форм, клише и оснастки из подходящих материалов.
Возможность обработки конкретного материала и необходимую производительность следует оценивать по чертежу изделия, выбранному инструменту и режиму фрезеровки.
Литая станина и направляющие
Основанием конструкции служит литая станина. По осям используются профильные рельсовые направляющие HIWIN шириной 20 мм. Предусмотрена централизованная смазка направляющих.
Перемещение обеспечивают шаговые двигатели JK57 с драйверами 520М. Регулярная очистка механики, смазка и проверка креплений необходимы для сохранения стабильной работы станка.
Стол с Т-пазами
Стол T-slot предназначен для механического закрепления заготовок прижимами и приспособлениями. Такой способ удобен при обработке отдельных деталей, шаблонов и заготовок нестандартной формы.
При подготовке задания необходимо учитывать высоту прижимов и траекторию движения фрезы. Для сквозной обработки следует предусмотреть подложку и надёжное удержание деталей после прорезания контура.
Шпиндель 2,2 кВт с водяным охлаждением
На станке установлен шпиндель мощностью 2,2 кВт с водяным охлаждением и частотой вращения до 24 000 об/мин. Цанговая система ER20 позволяет закреплять инструмент с подходящей цангой под диаметр хвостовика.
Охлаждение необходимо поддерживать в соответствии с требованиями к шпинделю. Перед запуском проверяют циркуляцию охлаждающей жидкости и состояние соединений.
Автономное управление DSP
Управляющая программа выполняется через DSP-пульт без постоянного подключения компьютера к станку. Компьютер используется для подготовки модели и траекторий обработки.
Перед запуском оператор закрепляет заготовку, устанавливает инструмент, задаёт рабочий ноль и проверяет программу. Для рельефной фрезеровки требуется заранее подготовленная траектория, учитывающая геометрию фрезы и припуски на обработку.
Технические характеристики
| Параметр |
Значение |
| Модель |
WM‑9060 |
| Тип станка |
Фрезерно-гравировальный, с ЧПУ |
| Количество управляемых осей |
3 — X, Y, Z |
| Рабочее перемещение X × Y × Z |
900 × 600 × 150 мм |
| Максимальная толщина заготовки по данным карточки |
До 200 мм |
| Станина |
Литая |
| Тип стола |
T-slot, с Т-пазами |
| Направляющие |
Профильные рельсовые HIWIN, 20 мм |
| Смазка направляющих |
Централизованная |
| Мощность шпинделя |
2,2 кВт |
| Охлаждение шпинделя |
Водяное |
| Максимальная частота вращения |
24 000 об/мин |
| Цанговая система |
ER20 |
| Двигатели осей |
Шаговые JK57 |
| Драйверы шаговых двигателей |
520М |
| Расчётное перемещение на шаг по данным карточки |
0,0025 мм |
| Заявленная точность позиционирования |
0,05 мм |
| Указанная скорость подачи |
2000 мм/мин |
| Система управления |
Автономный DSP-пульт |
| Управляющие программы |
G-code |
| Рабочая температура по данным карточки |
От +5 до +40 °C |
| Рабочая влажность по данным карточки |
35–80 % |
| Страна производства |
Китай |
Особенности выбора режима обработки
Максимальная толщина заготовки не равна доступной глубине фрезеровки. Необходимо учитывать ход оси Z, длину и вылет инструмента, высоту креплений и свободное пространство под шпинделем.
Расчётное перемещение на шаг не определяет точность готовой детали. Результат зависит от состояния механики, настройки станка, инструмента, материала и закрепления заготовки.
Глубину прохода, обороты и подачу подбирают под конкретную операцию. Перед изготовлением партии рекомендуется выполнить пробную обработку.
Покупка и обслуживание ALSHOP
В ALSHOP можно купить фрезерный станок с ЧПУ 9060 для мастерской, изготовления рекламных изделий, декоративных элементов и моделей. Поможем подобрать оборудование и инструмент под размеры заготовок и планируемые операции.
Предоставляем гарантию 12 месяцев, установку, обучение работе и техническую поддержку. Организуем доставку по Казахстану, включая Алматы, Астану и Шымкент.
